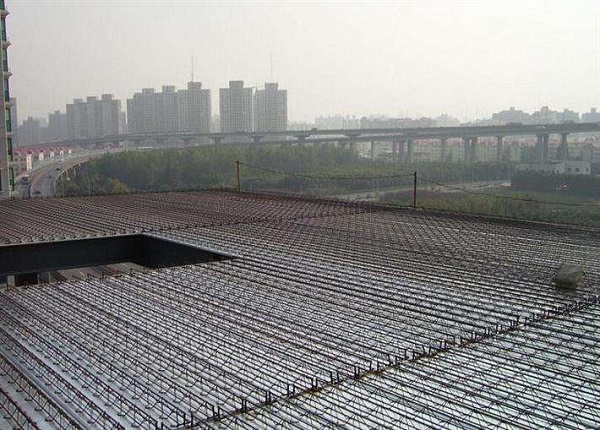

鋼結構工程中，鋼筋桁架樓承板的安裝細節是很多鋼結構廠家都在嚴格把控的重要環節，這里和大家分享整個安裝過程的步驟和要求。
    1.在鋪設前，根據排版圖和樓承板鋪設方向，在制作鋼梁上繪制起始樓承板側邊不大于20mm的定位線，確保標準模板側邊不與鋼梁翼緣搭接；在板起始段的鋼梁翼緣上繪制其起始段50mm基準點或基準線。
    2.樓承板模板按圖紙在鋼結構廠家切去與鋼柱碰撞的部分。模板與支撐角的連接，采用封邊條的方式。封邊條與模板用拉鉚釘固定，封邊條與支撐角鋼用點焊固定。
    3.按照圖紙中鋼筋桁架樓承板的鋪設方向，對準基準線開始安裝，嚴格保證模板側邊和基準線重合。木板端部與鋼梁翼緣之間的空隙距離有排版圖確定。空隙采用堵縫措施處理。

    4.放置樓承板時，先確定一端支座為起始端部伸入鋼梁內的距離應符合圖紙要求，且不小于50mm。鋼桁架兩端的腹桿下節點應擱置在鋼梁上，擱置距離不小于20mm，無法滿足時，應設置可靠的端部支座措施。
    5.連續板中間鋼梁處，鋼筋桁架樓承板腹桿下節點應放置在鋼梁上翼緣，下節點距離鋼梁上翼緣邊不小于10mm。無法滿足時，應設置可靠的中間支座措施。
    6.按照圖紙的鋪設方向，依次安裝其他樓承板，模板與模板之間，距離應保持均勻。保證樓承板模板搭接距離為20mm，隨后點焊鋼筋支座。支座固定后，將輔助定位模板拆除，并重復使用。
    7.鋪設完一個區域后，應及時在各塊模板搭接處按間距200mm鉆孔，并用拉鉚釘固定，保證模板的邊外連接可靠。采用可靠的堵縫措施，確保每處接縫不漏漿。如重復使用的模板，在滿足間距的條件下，搭接處可在舊孔處拉鉚釘固定。
    8.鋼筋桁架樓承板模板與框架梁四周的縫隙，可采用收邊條封堵。收邊條一邊與模板按間距200mm拉鉚釘固定，另一邊與鋼梁邊緣點焊。也可采用吊木模板與鋼筋之間應填充水平定位塊，確保模板水平和鋼筋保護層厚度。

    9.混凝土剪力墻處，應設置臨時支撐或支撐角鋼。如采用臨時支撐，應在普搬遷設置，并與混凝土墻體可靠固定。樓板達到拆除條件后，拆除臨時支撐和模板。如采用支撐角鋼，應在鋪設前用膨脹螺栓將支撐角鋼與混凝土剪力墻固定或?qū)⒅谓卿摵附优c預埋件上，支撐角鋼與水平肢上表面標高與模板標高一致。
    10.局部升降板處，如果鋼梁上已經設計托板，樓承板應鋪設在托板上，托板處的堵縫方式與鋼梁相同。否則應在鋪板前按照圖紙，增設Z型封邊板。
    11.安裝完成鋼筋桁架樓承板后，再按照設計中的詳細要求焊接栓釘。
    這些細節描述，或許在日常生產中已經是工人師傅駕輕就熟的流程，但絕不可以是掉以輕心的理由。因此，在日常管理中，細節管理應該是鋼結構工程公司企業內部的生產管理重點吧。
